Текстолит (син.: фенолформальдегидная платка) и стеклотекстолит (фенолформальдегидная плита на стеклотканевой основе) — распространённые материалы в электронике и электронной технике благодаря хорошей теплопроводности, механической прочности и устойчивости к химикатам. Резка этих материалов сопряжена с особенностями: склонность к сколам, выделение пыли. Чтобы получить качественный результат, важно выбрать подходящие методы резки, подобрать параметры и соблюдать технику безопасности.
Разновидности и характеристики
- Текстолит : пластинчатый материал на бумажной или волокнистой основе, с наносящимся на неё фенолформальдегидным связующим. Толщины обычно варьируются от 0,2 мм до 2 мм и более.
- Стеклотекстолит: аналогичный по строению, но основа — стеклоткань, что повышает прочность на изгиб и термическую стойкость. Толщины чаще 0,5–3 мм, реже до 6–8 мм для специальных задач.
Особенности резки
- Плавление или термическая деформация редко возникает, но возможно; главное — избегать перегрева и локальных стремлений, которые приводят к.
- Повреждение лицевой поверхности (сколы, трещины) чаще всего начинается по кромкам и на местах перегиба.
- Пыль и дым деликатно токсичны и требуют вытяжки и защитной экономики.
Методы резки
Механическая резка (ручная или генеративная)
- Применение тонких пил по дереву или специального дискового сегмента для неорганических материалов.
- Плюсы: простота, доступность, низкая стоимость.
- Минусы: риск сколов, шероховатости, образование микротрещин вдоль кромки, пыль.
Пильная резка (пильные станки, торцевая пила)
- Используйте твердосплавные диски с мелким зубом и низкими оборотами.
- Очень важно обеспечить ровную опору и предотвращать вибрацию.
- Плюсы: чистый рез, минимальная деформация на толщине до 2–3 мм.
- Минусы: ограничение по толщине и требованиям к контурам.

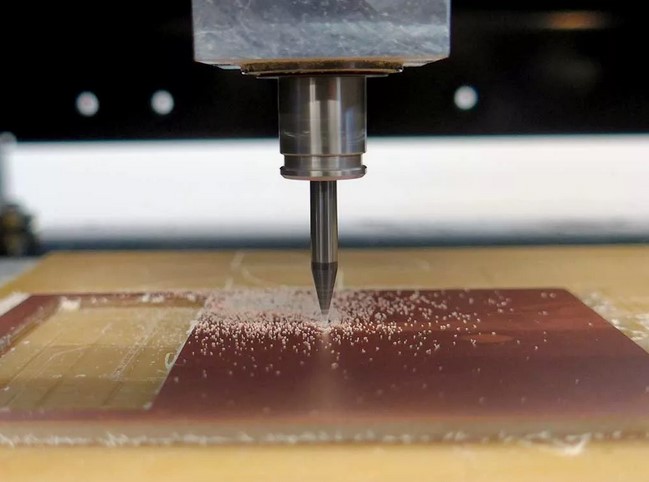

Фрезерование
- Карбидные фрезы (зерно 1–2 мм, в зависимости от толщины) с охлаждением и щадящими режимами резки.
- Зафиксируйте заготовку, применяйте подкладки и подложки, чтобы кромки не «зацепились».
- Плюсы: высокая точность, чистые кромки, возможность фигурной резки.
