Вентиляционные системы — это «лёгкие» зданий. Повреждение теплообменника, деформация корпуса приточной установки или намокание автоматики в пути ведут не просто к замене деталей, а к срыву пусконаладки, потере гарантии и простоям строительного объекта.
Логистика вентиляции — это не доставка «коробок», а управление хрупкими инженерными системами. В этой статье разберём, как организовать перевозку так, чтобы оборудование приехало целым, готовым к монтажу и с сохранённой гарантией производителя. Без воды — только отраслевые стандарты, рабочие схемы и чек-листы.
🔍Классификация оборудования и требования к транспортировке
| Тип оборудования | Примеры | Ключевые уязвимости | Требования к перевозке |
| Приточно-вытяжные установки (ПВУ/AHU) | Корпусные блоки, секции охлаждения/нагрева, рекуператоры | Деформация каркаса, повреждение ламелей теплообменника, смещение вентиляторов | Горизонтальная фиксация, пневмоподвеска, запрет на штабелирование, защита от осадков |
| Вентиляторы и крышные установки | Осевые, центробежные, канальные, крышные | Дисбаланс рабочего колеса, повреждение лопастей, вибрационные опоры | Индивидуальные поддоны, фиксация ротора, контроль угла наклона <10° |
| Воздуховоды и фасонные элементы | Прямоугольные/круглые ducts, отводы, тройники, фланцы | Вмятины, деформация фланцев, потеря геометрии | Паллетирование, ограничение высоты штабеля, защита кромок, укладка на деревянные бруски |
| Теплообменники и калориферы | Медные/алюминиевые оребрённые блоки, водяные/паровые секции | Гнутые ламели (снижают КПД на 15–30%), коррозия | Жёсткие деревянные кожухи, угловые профили, VCI-плёнка, запрет на штабелирование |
| Автоматика и щиты управления | Контроллеры, датчики, частотные преобразователи, щиты | Статика, влага, механические удары, перепады температур | Антистатическая упаковка, климат-контроль, отдельная транспортировка от «тяжёлого» груза |
💡 Ключевой вывод: 80% повреждений происходит не в ДТП, а при неправильной упаковке, перетяжке ремней или нарушении правил штабелирования. Гарантия производителя часто аннулируется, если нет фотопротокола и акта состояния.
🛠 Пошаговый алгоритм: от подготовки до приёмки на объекте
1. Аудит и сбор исходных данных
- Запросите у производителя инструкцию по транспортировке (точки строповки, допустимые нагрузки, угол наклона).
- Зафиксируйте точные габариты, вес, центр тяжести.
- Определите требования к климату (температура, влажность, защита от конденсата).
- Согласуйте с объектом: наличие крана/манипулятора, ширину ворот, этаж, наличие пандуса.
2. Профессиональная упаковка и маркировка
| Элемент | Назначение |
| Деревянная обрешётка/каркас | Защита от боковых ударов, жёсткость конструкции |
| Угловые накладки + демпферы | Распределение давления ремней, предотвращение вмятин |
| VCI-плёнка + силикагель | Защита металла от коррозии при перепадах влажности |
| Индикаторы удара/наклона/влаги | Объективная фиксация нарушений в пути |
| Маркировка | «Хрупкое», «Верх», «Не штабелировать», «Точки строповки», контакты ответственного |
⚠️ Ошибка: оборачивать теплообменники обычной стрейч-плёнкой без вентиляции. Конденсат под плёнкой = коррозия за 3–5 дней в пути.

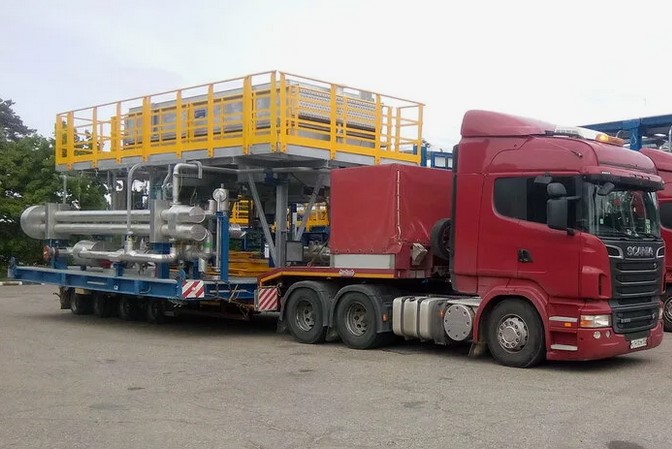

3. Выбор транспорта и схемы погрузки
| Тип груза | Рекомендуемый ТС | Нюансы |
| ПВУ и крупные установки | Тент/изотерм с пневмоподвеской + гидроборт или кран | Запрет на перевозку в открытых кузовах, обязательная фиксация к полу |
| Воздуховоды и фасонка | Стандартный тент/контейнер | Укладка на деревянные бруски, разделение по диаметрам/сечениям |
| Автоматика и щиты | Изотермический фургон или отдельный лёгкий ТС | Отдельно от тяжёлого груза, контроль вибрации и влажности |
| Крышные вентиляторы | Открытая платформа с тентом + жёсткое крепление | Защита от бокового ветра, фиксация рабочего колеса транспортировочными скобами |
🔍 Правила крепления:
- Используйте динамометрические ремни с накладками.
- Запрещено крепить ремни за патрубки, фланцы, кожухи электродвигателей или панели управления.
- Натяжение ремней: 150–250 кгс (зависит от массы). Перетяжка = деформация корпуса.
- Пустоты заполняйте распорными брусками или пневмоподушками.
4. Документы и фиксация состояния
| Документ | Назначение |
| ТТН / CMR | Базовый документ перевозки |
| Упаковочный лист | Сверка комплектации на объекте |
| Акт технического состояния (до/после) | Фиксация царапин, вмятин, состояния индикаторов |
| Паспорт оборудования + гарантийный талон | Подтверждение легальности и условий гарантии |
| Страховой полис (All Risks) | Покрытие ущерба при ДТП, намокании, нарушении условий перевозки |
| Фото/видео протокол | До упаковки → в кузове → при приёмке |
📌 Важно: фото должно быть привязано к дате/геолокации. Это единственный способ доказать, что повреждение произошло в пути, а не при разгрузке.
5. Разгрузка и приёмка на объекте
- Проверьте целостность пломб и упаковки.
- Сфотографируйте индикаторы (удар, наклон, влага).
- Вскройте упаковку в присутствии перевозчика и представителя заказчика.
- Проверьте геометрию корпуса, состояние ламелей, крепёж вентиляторов, сухость щитов.
- Подпишите акт приёмки. При отклонениях — составляйте акт с фото, не принимайте груз «как есть».
- Запланируйте пусконаладку в течение 24–72 часов (длительное хранение на объекте без консервации = риск коррозии).
